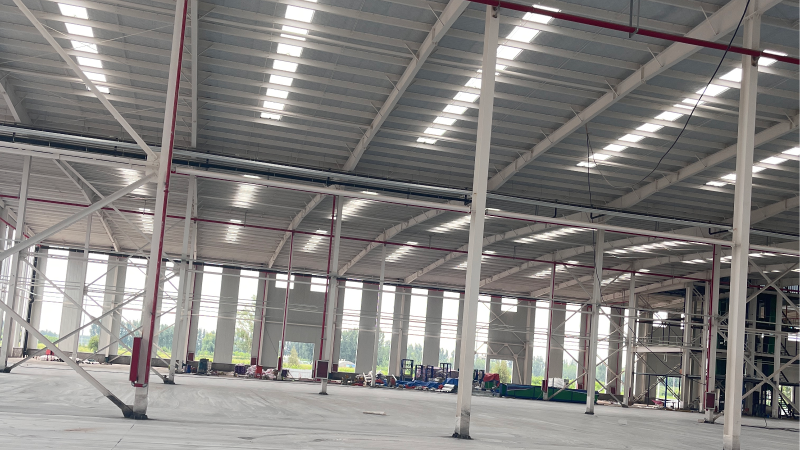

钢结构厂房檩条与支撑系统设计要点详解

对于一座完整的钢结构厂房 而言，檩条与支撑系统虽非主体框架，却是确保其整体稳定与围护功能的关键 “神经网络”。合理的设计能显著提升结构效能并延长厂房的寿命，并且会影响建设成本与长期使用表现。本文将详解这两大系统的关键设计要点。

檩条系统：荷载传递与屋面成形的骨架

檩条主要承受屋面材料重量、风雪荷载及施工检修荷载，并将其传递至主钢架。设计时，首要任务是精确计算荷载。以我们所处的华北地区为例，一个跨度30 米、檩距1.5米的单层钢结构厂房，其屋面恒载与雪荷载组合值可能达到 0.5-0.7 kN/m ²，这对檩条的强度与刚度提出了准确要求，设计师需要根据现实情况去综合分析，进行科学计算。

檩条选型需综合考量。目前广泛采用冷弯薄壁C型或Z 型钢，后者在连续搭接时能提供更好的力学性能。截面高度通常1.8cm至 3cm 之间，具体根据计算确定。檩条间距通常控制在1.2 米至 1.8 米，这不仅与屋面板的承载力匹配，也会关联到工业厂房檩条布置方案的经济性。一个常见的设计误区是忽视风吸力影响，特别是在边角区域，必须设置有效的抗风搭接或连接，防止屋面被掀起的风险。

支撑系统：保障空间稳定的关键

支撑系统如同厂房的“骨骼肌”，保障结构在纵向和横向的空间稳定，顺利 传递水平力（如风荷载、吊车刹车力）。设计重点在于厂房钢结构支撑布置原则。屋面水平支撑通常设置于端部第一或第二开间，以及温度区间段中部，形成稳定的受力桁架。柱间支撑则宜采用交叉形式，其夹角宜控制在35 °至 55°之间，以优化受力路径。

对于设有吊车或跨度大于36米的钢结构厂房，支撑系统的刚度需特别加强。例如，在有中级工作制吊车的厂房中，柱间支撑的应力比需严格控制，长细比限值往往比无吊车厂房更为严格，以确保在动态荷载下的稳定性。此外，所有支撑构件的连接节点应采用高强度螺栓，并考虑安装调节余量，这是实现钢结构建筑抗风抗震设计理念的重要细节。

综上所述，檩条与支撑系统的精细化设计，是构建一个经济、稳定、耐用的钢结构厂房 不可或缺的环节。设计 人员需从荷载源头出发，结合具体工艺与地域环境，通过精确计算与合理布置，使这些“辅助”系统与主结构协同工作，共同保障厂房的全生命周期性能稳定。
